Penerapan pada gas ideal

Penerapan hukum pertama pada proses-proses gas ideal.

Gas idealEkspansi Joule-Gay-LussacHukum JouleProses isotermalProses isokhorikProses isobarikProses adiabatikDiagram ClapeyronSiklus dayaSiklus refrigerasi

Sejauh ini, hukum pertama telah dirumuskan tanpa mengasumsikan model khusus untuk sistem. Untuk sistem tertutup yang energi kinetik dan energi potensial makroskopiknya tidak berubah, hukum ini ditulis sebagai

ΔU=Q+W.\Delta U=Q+W.

Namun, hubungan ini saja tidak cukup untuk menghitung ΔU\Delta U, sebagaimana hukum kedua Newton tidak dapat memprediksi evolusi suatu sistem sebelum gaya-gaya yang bekerja padanya diketahui. Karena itu, sistem yang dikaji masih perlu dicirikan; sekarang kita akan melakukannya untuk gas ideal.

1. Persamaan keadaan gas ideal

Persamaan keadaan pertama untuk gas ideal adalah

PV=nRT.\boxed{PV=nRT}.
(1)

Seperti yang telah dibahas dalam Pelajaran 2, hubungan ini merupakan hasil dari sejarah panjang penelitian eksperimental. Hubungan tersebut tidak memberikan informasi apa pun tentang energi dalam gas. Untuk itu, diperlukan eksperimen lain. Bagian berikut, yang dapat dilewati pada pembacaan pertama, menunjukkan pendekatan eksperimental yang mengarah pada rumus penting gas ideal lainnya:

U(T,n)=ncVT+U0(n)\boxed{U(T,n)=n c_V T+U_0(n)}
(2)

di mana cVc_V adalah konstanta yang akan kita bahas kembali, sedangkan U0(n)U_0(n) merupakan suku acuan yang tidak bergantung pada suhu. Perhatikan sejak awal bahwa formalisme termodinamika tidak memungkinkan kita menurunkan persamaan-persamaan keadaan ini. Sebaliknya, fisika statistik akan memungkinkan kita memperolehnya kembali dari suatu model mikroskopik.

1.1. Ekspansi Joule-Gay-Lussac

Eksperimen utama dilakukan dengan mengamati ekspansi gas ke dalam vakum. Dalam praktiknya, digunakan gas yang cukup encer untuk mengurangi interaksi antarmolekul sehingga mendekati model gas ideal. Sebuah wadah kaku dan terisolasi termal dibagi menjadi dua kompartemen. Kompartemen pertama berisi gas dalam keadaan setimbang, sedangkan kompartemen kedua kosong. Sekat yang memisahkan keduanya dilepas, sistem dibiarkan mencapai kesetimbangan baru, kemudian keadaan tersebut dicirikan secara eksperimental.

Gay-Lussac adalah orang pertama yang melakukan eksperimen semacam ini pada awal abad XIXe; eksperimen tersebut kemudian diulangi oleh Joule sekitar tahun 1845. Hasil eksperimental yang penting adalah tidak teramatinya perubahan suhu gas antara keadaan awal dan keadaan akhir. Sebenarnya, pada gas nyata masih terdapat perubahan kecil yang dapat bernilai positif atau negatif, bergantung pada jenis gas dan kondisinya; tetapi perubahan itu mendekati nol ketika densitas berkurang. Karena itu, dalam model ideal kita diarahkan untuk menganggap bahwa tepat TB=TAT_B=T_A.

Untuk menafsirkan hasil ini, mari kita lihat konsekuensi hukum pertama. Gas mengembang ke dalam vakum sehingga tekanan luar bernilai nol dan dengan demikian W=0W=0. Selain itu, dinding sistem terisolasi termal sehingga Q=0Q=0. Hukum pertama kemudian mengharuskan

ΔU=0.\Delta U=0.

Untuk sementara, anggaplah energi dalam dapat ditulis sebagai U=U(T,V,n)U=U(T,V,n); pilihan variabel ini akan dibenarkan setelah hukum kedua dirumuskan. Karena sistem tertutup, nn tetap. Ketika eksperimen diulangi untuk berbagai volume awal dan akhir, hasilnya menunjukkan bahwa pada suhu tetap (karena TB=TAT_B=T_A), energi dalam tidak berubah ketika volume berubah (ΔU=0\Delta U=0). Dengan demikian,

(∂U∂V)T,n=0⟶U=U(T,n).\left(\frac{\partial U}{\partial V}\right)_{T,n}=0 \longrightarrow \boxed{U=U(T,n).}
(3)

Sifat ini disebut hukum Joule: energi dalam gas ideal tidak bergantung pada volumenya. Eksperimen ini belum memberikan bentuk fungsi U(T,n)U(T,n).

1.2. Energi dalam gas ideal

Untuk menemukan bentuk UU, kita tinjau eksperimen kedua. Sejumlah gas yang diketahui dipanaskan di dalam wadah kaku. Pada volume konstan, kerja oleh gaya tekanan bernilai nol; energi QQ yang diberikan kepada gas karena itu sama dengan perubahan energi dalamnya. Dengan memberikan energi dalam jumlah kecil dan mengukur kenaikan suhu yang bersesuaian, kita menentukan secara eksperimental kapasitas kalor molar pada volume konstan

cV(T)=1n(δQdT)V,n=1n(∂U∂T)V,n.c_V(T)= \frac{1}{n}\left(\frac{\delta Q}{dT}\right)_{V,n} = \frac{1}{n}\left(\frac{\partial U}{\partial T}\right)_{V,n}.
(4)

Kapasitas ini pada prinsipnya bergantung pada suhu. Pengukuran langsung sulit dilakukan karena kapasitas kalor gas kecil dibandingkan dengan kapasitas kalor wadah dan kalorimeter. Meskipun demikian, pengukuran tersebut dapat dilakukan, bahkan dapat ditunjukkan bahwa untuk gas encer, cV(T)c_V(T) kira-kira konstan. Dengan menganggapnya benar-benar konstan, hubungan sebelumnya dapat diintegralkan sehingga diperoleh

ΔU=ncV(TB−TA)\boxed{ \Delta U=n c_V (T_B-T_A) }
(5)

Pada jumlah zat tetap, integrasi dengan demikian menghasilkan

U(T,n)=ncVT+U0(n),U(T,n)=n c_V T+U_0(n),

di mana suku acuan U0(n)U_0(n) tidak bergantung pada suhu. Pada jumlah zat tetap, titik nol energi dalam dapat dipilih sedemikian rupa sehingga U0(n)=0U_0(n)=0, karena hanya perubahan UU yang berperan. Dengan demikian, kita kembali memperoleh U=ncVTU=n c_V T. Pada suhu yang lazim, hasil pengukuran memberikan cV≃3R/2c_V\simeq 3R/2 untuk gas monoatomik seperti helium encer, dan cV≃5R/2c_V\simeq 5R/2 untuk banyak gas diatomik, dengan RR sebagai konstanta gas ideal. Kita akan membahas kembali nilai cVc_V pada bagian selanjutnya.

Perlu diingat (Dua persamaan keadaan yang independen)
Model gas ideal dijelaskan oleh dua persamaan keadaan yang independen: PV=nRT,PV=nRT,

yang menjelaskan hubungan antara PP, VV, dan TT, serta

U(T,n)=ncVT+U0(n),U(T,n)=n c_V T+U_0(n),

yang memberikan energi dalamnya. Nilai cVc_V umumnya akan diberikan dalam soal; jika tidak, gunakan cV=3R/2c_V=3R/2 untuk gas monoatomik dan cV=5R/2c_V=5R/2 untuk gas diatomik.

2. Hukum pertama yang diterapkan pada gas ideal

Sekarang kita dapat menentukan perubahan energi dalam serta kerja dan kalor yang dipertukarkan selama berbagai proses umum gas ideal. Kita membatasi pembahasan pada sistem tertutup tanpa perubahan energi kinetik atau energi potensial makroskopik, dan satu-satunya kerja adalah kerja oleh gaya tekanan. Hasil Pelajaran 4 memberikan

ΔU=Q+W,W=−∫ABPextdV.\Delta U=Q+W, \qquad W=-\int_A^B P_{\mathrm{ext}} dV.
(6)

Dalam perhitungan berikut, kita juga menganggap bahwa proses berlangsung kuasistatik: sistem kemudian menelusuri suatu lintasan pada permukaan keadaan setimbang. Selanjutnya kita juga akan menganggap bahwa tekanan luar PextP_{\mathrm{ext}} dapat disamakan dengan tekanan gas PP. Asumsi ini sangat penting: selama proses yang berlangsung mendadak, tekanan gas mungkin tidak seragam sehingga mengganti PextP_{\mathrm{ext}} dengan PP tidaklah benar. Kita akan membahas kembali asumsi ini ketika mempelajari hukum kedua dan proses yang disebut reversibel atau ireversibel.

2.1. Proses isokhorik

Dalam proses isokhorik, dV=0dV=0. Karena itu, kerja oleh gaya tekanan bernilai nol: W=0W=0. Hukum pertama kemudian memberikan

Q=ΔU=ncV(TB−TA).\boxed{ Q=\Delta U=nc_V(T_B-T_A). }
(7)

Ketika gas menerima kalor (Q>0Q>0), suhunya meningkat, dan sebaliknya. Pada dasarnya, inilah yang terjadi ketika udara dipanaskan di dalam oven (jika oven dianggap tertutup, meskipun sebenarnya tidak sepenuhnya demikian).

2.2. Proses isotermal

Jika suhu konstan T=T0T=T_0, maka ΔU=0\Delta U=0 karena UU hanya bergantung pada TT. Dengan demikian, Q=−WQ=-W. Dengan P=nRT0VP=\frac{nRT_0}{V}, kerja yang diterima adalah

W=−∫VAVBP dV=−∫VAVBnRT0V dVW =- \int_{V_A}^{V_B}P\,dV = - \int_{V_A}^{V_B}\frac{nRT_0}{V}\,dV

sehingga diperoleh

W=−nRT0ln⁡ ⁣(VBVA),\boxed{ W=-nRT_0\ln\!\left(\frac{V_B}{V_A}\right), }
(8)

Dalam ekspansi, VB>VAV_B>V_A sehingga W<0W<0: gas memberikan kerja dan menerima jumlah energi yang sama dalam bentuk kalor (Q=−W>0Q = - W >0). Tahap ekspansi isotermal ini akan sering digunakan dalam siklus daya ideal. Dalam kompresi, tanda-tandanya terbalik.

2.3. Proses isobarik

Pada tekanan konstan P=P0P=P_0, kerja yang diterima adalah

W=−∫VAVBP dV=−P0(VB−VA)=−P0ΔV\boxed{W=-\int_{V_A}^{V_B}P\,dV=-P_0(V_B-V_A)=-P_0 \Delta V}

(9)

Sebagai alternatif, persamaan keadaan PV=nRTPV=nRT memberikan P0(VB−VA)=nR(TB−TA)P_0(V_B-V_A)=nR(T_B-T_A), sehingga juga diperoleh W=−nRΔTW=-nR\Delta T. Karena Q=ΔU−WQ=\Delta U-W, kita memperoleh

Q=n(cV+R)ΔT.\boxed{ Q=n(c_V+R)\Delta T. }
(10)

Ungkapan ini secara alami mengarah pada pengenalan kapasitas kalor molar pada tekanan konstan, yang dilambangkan dengan cPc_P, melalui Q=ncPΔTQ=nc_P\Delta T dalam proses isobarik. Untuk gas ideal,

cP=cV+R\boxed{c_P=c_V+R}

(11)

sebuah hubungan yang akan kita bahas kembali (hubungan Mayer). Kita juga memperkenalkan rasio

γ=cPcV,\boxed{ \gamma=\frac{c_P}{c_V}, }
(12)

yang disebut indeks adiabatik gas. Hubungan Mayer menunjukkan bahwa γ>1\gamma >1. Untuk gas monoatomik dengan cV=3R/2c_V=3R/2, diperoleh cP=5R/2c_P=5R/2 dan γ=5/3\gamma=5/3. Untuk gas diatomik dengan cV=5R/2c_V=5R/2, diperoleh cP=7R/2c_P=7R/2 dan γ=7/5\gamma=7/5. Karena cP=cV+Rc_P=c_V+R, hubungan-hubungan ini dapat dibalik untuk memperoleh

cV=Rγ−1,cP=γRγ−1\boxed{ c_V=\frac{R}{\gamma-1}, \qquad c_P=\frac{\gamma R}{\gamma-1} }

yang sering kali sangat berguna dalam perhitungan.

Dalam Pelajaran 8, kita akan membahas secara lebih sistematis kapasitas kalor cVc_V dan cPc_P, definisi umumnya, serta interpretasinya. Untuk saat ini, cukup diingat bahwa untuk jumlah gas yang sama, menaikkan suhunya sebesar nilai yang sama pada tekanan konstan memerlukan lebih banyak energi daripada pada volume konstan: dalam kasus pertama, sebagian energi yang diterima dikembalikan kepada lingkungan dalam bentuk kerja selama ekspansi gas yang tidak terhindarkan.

2.4. Proses adiabatik

Sekarang tinjau proses adiabatik, dengan Q=0Q=0. Berbeda dari kasus-kasus sebelumnya, memperoleh ungkapan ΔU\Delta U dan WW antara keadaan awal dan akhir tidak dapat dilakukan secara langsung karena meskipun ΔU=W\Delta U=W, kerja ditulis sebagai

W=−∫ABP dV,W=-\int_A^B P\,dV,

dan cara tekanan PP berubah terhadap volume belum ditentukan. Untuk itu, kita harus kembali pada bentuk diferensial hukum pertama, yang menghubungkan perubahan infinitesimal UU, PP, dan VV sepanjang proses. Penurunan berikut merupakan latihan yang sangat klasik, sering diberikan dalam bentuk “turunkan hukum Laplace untuk gas ideal dari hukum pertama”. Sangat disarankan untuk mengulangi seluruh perhitungan berikut secara mandiri.

Karena δQ=0\delta Q=0, hukum pertama memberikan

dU=δW=−P dV.dU=\delta W=-P\,dV.

Untuk gas ideal yang dipelajari di sini, dU=ncV dTdU=n c_V\,dT. Jadi, ncV dT=−P dVn c_V\,dT=-P\,dV. Dengan menggunakan PV=nRTPV=nRT, yaitu P=nRT/VP=nRT/V, dan menyederhanakan nn, diperoleh persamaan diferensial

cVdTT=−RdVV.c_V\frac{dT}{T}=-R\frac{dV}{V}.

Persamaan ini langsung dapat diintegralkan:

cVln⁡T+Rln⁡V=const.c_V\ln T+R\ln V=\mathrm{const}.

Kita bagi dengan cVc_V dan perhatikan bahwa

RcV=cP−cVcV=γ−1.\frac{R}{c_V} = \frac{c_P-c_V}{c_V} = \gamma-1.

Dengan demikian, diperoleh

ln⁡T+(γ−1)ln⁡V=const,\ln T+(\gamma-1)\ln V=\mathrm{const},

atau

TVγ−1=const.\boxed{ TV^{\gamma-1}=\mathrm{const}. }
(13)

Dengan kembali memasukkan PV=nRTPV=nRT ke dalam hubungan ini, dua bentuk setara lainnya dapat diperoleh. Ketiga hukum Laplace, yang setara satu sama lain, ditulis sebagai

PVγ=constTVγ−1=constTγP1−γ=const.\boxed{PV^\gamma=\mathrm{const}} \qquad \boxed{TV^{\gamma-1}=\mathrm{const}} \qquad \boxed{T^\gamma P^{1-\gamma}=\mathrm{const}.}
(14)

Dalam praktiknya, salah satu bentuk digunakan sesuai dengan data yang tersedia dalam soal. Kerja kemudian dapat dihitung dengan beberapa cara. Cara yang paling langsung adalah menggunakan hukum pertama: karena Q=0Q=0, kita mempunyai W=ΔUW=\Delta U, sehingga

W=ncV(TB−TA).\boxed{ W=nc_V(T_B-T_A). }
(15)

Ungkapan ini berguna jika suhu awal dan akhir diketahui. Kerja juga dapat diperoleh dengan mengintegralkan langsung gaya tekanan. Hukum Laplace PVγ=constPV^\gamma=\mathrm{const} memungkinkan kita menulis, sepanjang proses, P=K/VγP=K/V^\gamma, dengan K=PAVAγ=PBVBγK=P_AV_A^\gamma=P_BV_B^\gamma. Maka,

W=−∫VAVBP dV=−K∫VAVBV−γ dV=Kγ−1(VB1−γ−VA1−γ).W=-\int_{V_A}^{V_B}P\,dV =-K\int_{V_A}^{V_B}V^{-\gamma}\,dV =\frac{K}{\gamma-1} \left(V_B^{1-\gamma}-V_A^{1-\gamma}\right).

Ungkapan ini berguna jika volume awal dan akhir diketahui. Perhatikan pula bahwa KVA1−γ=PAVAKV_A^{1-\gamma}=P_AV_A dan KVB1−γ=PBVBKV_B^{1-\gamma}=P_BV_B, yang juga memberikan

W=PBVB−PAVAγ−1.W= \frac{P_BV_B-P_AV_A}{\gamma-1}.
(16)

Semua ungkapan ini setara. Dalam ekspansi adiabatik, gas memberikan kerja: W<0W<0. Energi dalamnya berkurang dan suhunya menurun. Sebaliknya, kompresi adiabatik menaikkan suhunya.

3. Diagram Clapeyron

Untuk menggambarkan proses-proses gas, sangat berguna untuk bekerja pada bidang (P,V)(P,V), tempat setiap titik bersesuaian dengan keadaan setimbang, yang ditentukan oleh volume VV pada sumbu horizontal dan tekanan PP pada sumbu vertikal. Representasi ini disebut diagram Clapeyron.

Pada setiap titik, suhu ditentukan oleh persamaan keadaan PV=nRTPV=nRT. Karena kita selalu meninjau sistem tertutup, nn konstan dan umumnya diberikan dalam soal. Hal penting yang perlu diperhatikan adalah bahwa TT sebanding dengan hasil kali PVPV: karena itu, suhunya semakin tinggi ketika titik berada di daerah diagram yang hasil kalinya semakin besar, secara umum ke arah atas dan kanan.

Dengan asumsi-asumsi yang telah dinyatakan sebelumnya, suatu proses gas direpresentasikan oleh kurva yang menghubungkan keadaan awal AA dengan keadaan akhir BB. Dengan demikian, diagram Clapeyron memberikan representasi geometris yang sangat praktis bagi proses-proses yang dipelajari di atas.

3.1. Representasi proses-proses umum

Keempat proses yang dibahas di atas memiliki bentuk yang sangat sederhana dalam bidang (P,V)(P,V).

Proses isokhorik, V=V0V=V_0, direpresentasikan oleh ruas garis vertikal, sedangkan proses isobarik, P=P0P=P_0, direpresentasikan oleh ruas garis horizontal.

Untuk proses isotermal, persamaan keadaan memberikan P(V)=nRT0/VP(V)=nRT_0/V: dengan demikian, kurvanya merupakan salah satu cabang hiperbola.

Terakhir, proses adiabatik mematuhi hukum Laplace PVγ=constPV^\gamma=\mathrm{const}, yaitu P=K/VγP=K/V^\gamma. Karena γ>1\gamma>1, tekanan menurun lebih cepat terhadap volume sepanjang adiabat daripada sepanjang isoterm. Hal ini dapat dilihat langsung dengan membandingkan, pada titik yang sama, kemiringan

(dPdV)isoth=−PV,(dPdV)ad=−γPV.\left(\frac{dP}{dV}\right)_{\mathrm{isoth}} =-\frac{P}{V}, \qquad \left(\frac{dP}{dV}\right)_{\mathrm{ad}} =-\gamma\frac{P}{V}.

Jadi, adiabat lebih “curam” daripada isoterm.

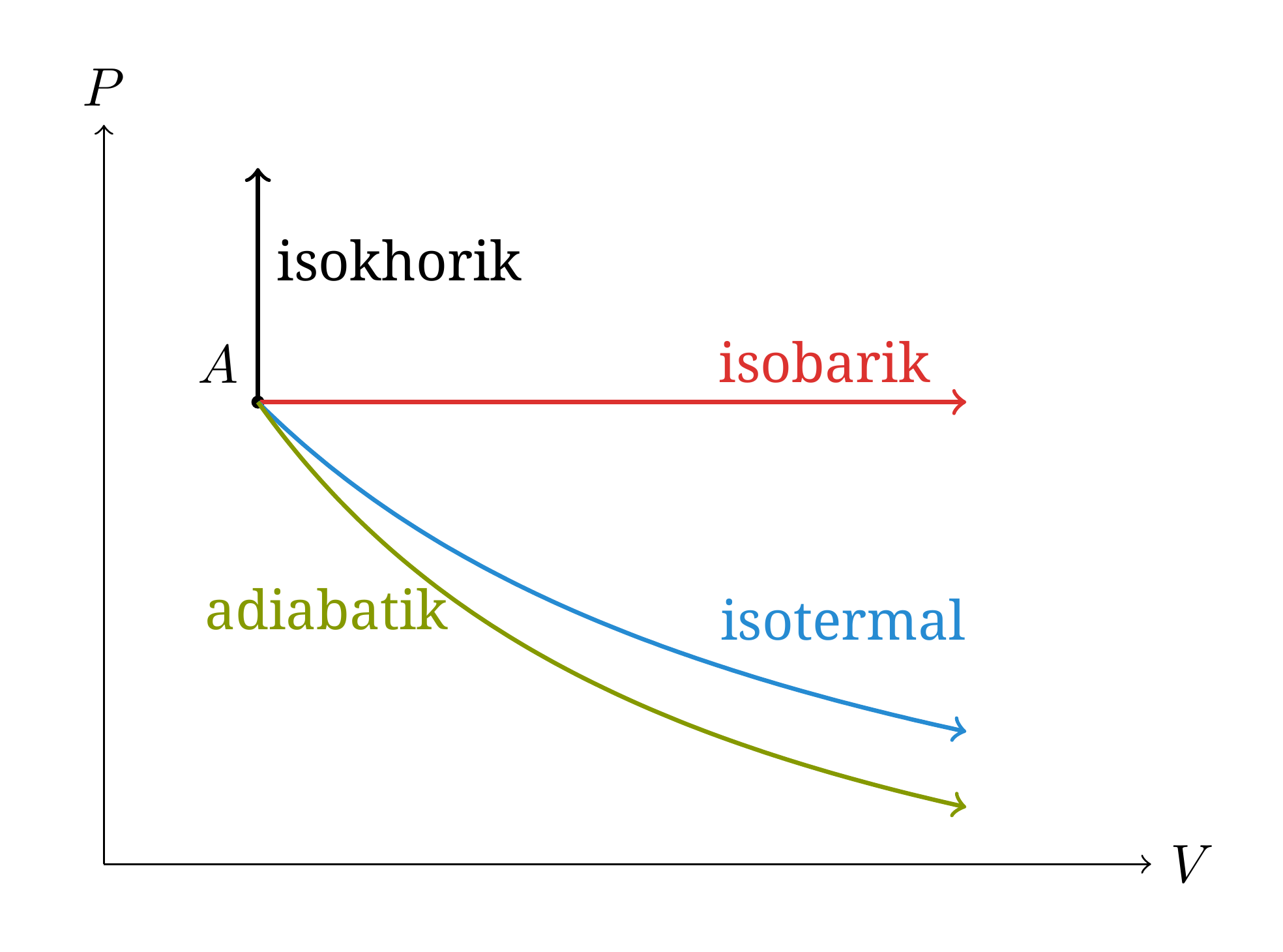

Representasi skematis proses-proses umum pada diagram Clapeyron yang dimulai dari keadaan A yang sama. Untuk suatu ekspansi, adiabat menurun lebih cepat daripada isoterm karena >1.
Gambar 1. Representasi skematis proses-proses umum pada diagram Clapeyron yang dimulai dari keadaan AA yang sama. Untuk suatu ekspansi, adiabat menurun lebih cepat daripada isoterm karena γ>1\gamma>1.

3.2. Dua lintasan antara keadaan yang sama

Diagram Clapeyron memungkinkan kita memvisualisasikan secara konkret sifat mendasar yang telah ditetapkan dalam pelajaran sebelumnya: UU adalah fungsi keadaan, sedangkan QQ dan WW bergantung pada proses yang dilakukan.

Sebagai contoh, tinjau dua keadaan

A=(P0,V0),B=(P02,2V0).A=(P_0,V_0), \qquad B=\left(\frac{P_0}{2},2V_0\right).

Persamaan gas ideal memberikan TA=TB=T0T_A=T_B=T_0, dengan T0=P0V0/(nR)T_0=P_0V_0/(nR). Karena energi dalam gas ideal hanya bergantung pada suhunya,

ΔUA→B=0\boxed{\Delta U_{A\to B}=0}

apa pun proses yang menghubungkan AA dengan BB. Sekarang bandingkan dua lintasan yang ditunjukkan pada Gambar 2.

Dua lintasan berbeda yang menghubungkan keadaan A dan B yang sama. Lintasan P_1 bersifat isotermal. Lintasan P_2 terdiri atas proses isobarik A C, yang diikuti oleh proses isokhorik C B.
Gambar 2. Dua lintasan berbeda yang menghubungkan keadaan AA dan BB yang sama. Lintasan P1\mathcal P_1 bersifat isotermal. Lintasan P2\mathcal P_2 terdiri atas proses isobarik A→CA\to C, yang diikuti oleh proses isokhorik C→BC\to B.

Untuk lintasan pertama P1\mathcal P_1, yang merupakan ekspansi isotermal langsung, kita mempunyai

W1=−nRT0ln⁡2=−P0V0ln⁡2.W_1=-nRT_0\ln 2=-P_0V_0\ln 2.

Karena ΔU=0\Delta U=0, diperoleh Q1=−W1=P0V0ln⁡2Q_1=-W_1=P_0V_0\ln 2.

Untuk lintasan kedua P2\mathcal P_2, mula-mula dilakukan proses isobarik A→CA\to C, kemudian proses isokhorik C→BC\to B. Kerja yang diterima pada cabang pertama adalah WAC=−P0V0W_{AC}=-P_0V_0, sedangkan WCB=0W_{CB}=0. Dengan demikian,

W2=−P0V0,Q2=P0V0.W_2=-P_0V_0, \qquad Q_2=P_0V_0.

Pada akhirnya diperoleh

ΔU1=ΔU2=0W1≠W2Q1≠Q2.\boxed{\Delta U_1=\Delta U_2=0} \qquad \boxed{W_1\neq W_2} \qquad \boxed{Q_1\neq Q_2.}
(17)

Kedua lintasan memiliki titik ujung yang sama, sehingga perubahan energi dalamnya sama, tetapi keduanya menghasilkan kerja yang berbeda dan, menurut hukum pertama, perpindahan kalor yang berbeda.

3.3. Kerja sebagai luas di bawah kurva

Ketergantungan kerja pada lintasan memiliki interpretasi geometris langsung. Untuk proses kuasistatik yang direpresentasikan pada diagram Clapeyron, kerja yang diterima adalah

W[A→B]=−∫ABPdV.\boxed{ W[A\to B]=-\int_A^B P dV. }
(18)

Integral ∫ABP dV\int_A^B P\,dV menyatakan luas aljabar di bawah kurva yang menggambarkan proses. Dengan konvensi tanda kita, kerja yang diterima gas merupakan kebalikan tanda dari luas tersebut.

Dalam diagram Clapeyron, integral _A^B P dV menyatakan luas aljabar di bawah kurva. Kerja yang diterima gas merupakan kebalikan tanda dari luas tersebut.
Gambar 3. Dalam diagram Clapeyron, integral ∫ABP dV\int_A^B P\,dV menyatakan luas aljabar di bawah kurva. Kerja yang diterima gas merupakan kebalikan tanda dari luas tersebut.

Di sini sangat penting untuk mengingat bahwa urutan batas menentukan tanda integral. Dalam ekspansi dari AA ke BB, dengan VB>VAV_B>V_A, berlaku

W[A→B]=−∫VAVBP dV<0:W[A\to B]=-\int_{V_A}^{V_B}P\,dV<0 :

gas memberikan kerja kepada lingkungannya. Dalam kompresi sebaliknya, batas-batasnya ditukar dan

W[B→A]=−∫VBVAP dV=+∫VAVBP dV>0:W[B\to A] =-\int_{V_B}^{V_A}P\,dV =+\int_{V_A}^{V_B}P\,dV>0 :

gas menerima kerja. Karena itu, arah penelusuran setiap kurva yang digambar pada diagram Clapeyron harus ditunjukkan dengan tanda panah.

Interpretasi ini juga menjelaskan dengan sangat sederhana mengapa kedua lintasan pada Gambar 2 menghasilkan kerja yang berbeda: luas di bawah kedua kurva tidak sama.

3.4. Siklus daya dan siklus refrigerasi

Dalam proses siklik, sistem kembali ke keadaan awalnya. Karena itu, siklus direpresentasikan oleh kurva tertutup pada diagram Clapeyron.

Karena UU merupakan fungsi keadaan, ΔUcycle=0\Delta U_{\mathrm{cycle}}=0. Hukum pertama dengan demikian mengharuskan Qcycle=−WcycleQ_{\mathrm{cycle}}=-W_{\mathrm{cycle}}. Selain itu,

Wcycle=−∮PdV.\boxed{ W_{\mathrm{cycle}}=-\oint P dV. }
(19)

Interpretasi geometris sebelumnya kini memiliki bentuk yang sangat sederhana: nilai mutlak kerja sama dengan luas yang dilingkupi siklus. Untuk melihatnya, tinjau siklus yang terdiri atas cabang atas P+(V)P_+(V) yang ditelusuri dari V1V_1 ke V2V_2, dengan V1<V2V_1<V_2, kemudian cabang bawah P−(V)P_-(V) yang ditelusuri dengan arah sebaliknya, seperti pada Gambar 4. Kita mempunyai

∮P dV=∫V1V2P+(V) dV+∫V2V1P−(V) dV=∫V1V2[P+(V)−P−(V)] dV.\oint P\,dV = \int_{V_1}^{V_2}P_+(V)\,dV + \int_{V_2}^{V_1}P_-(V)\,dV = \int_{V_1}^{V_2} \bigl[P_+(V)-P_-(V)\bigr]\,dV.

Ini adalah luas di bawah cabang atas dikurangi luas di bawah cabang bawah, dengan kata lain luas yang dilingkupi siklus. Untuk arah penelusuran searah jarum jam yang ditinjau di sini, integral tersebut positif sehingga kerja yang diterima bernilai negatif.

Sifat 1 (Kerja suatu siklus pada diagram Clapeyron)
Untuk setiap siklus sederhana dan kuasistatik, ∣Wcycle∣=Acycle,\boxed{\left|W_{\mathrm{cycle}}\right|=\mathcal A_{\mathrm{cycle}}},

di mana Acycle\mathcal A_{\mathrm{cycle}} adalah luas yang dilingkupi kurva pada diagram (P,V)(P,V). Dengan konvensi bahwa energi yang diterima sistem bertanda positif:

  • siklus yang ditelusuri searah jarum jam memenuhi Wcycle<0W_{\mathrm{cycle}}<0: secara keseluruhan sistem memberikan kerja kepada lingkungannya; ini adalah siklus daya;
  • siklus yang ditelusuri berlawanan arah jarum jam memenuhi Wcycle>0W_{\mathrm{cycle}}>0: secara keseluruhan sistem menerima kerja; ini adalah siklus refrigerasi.

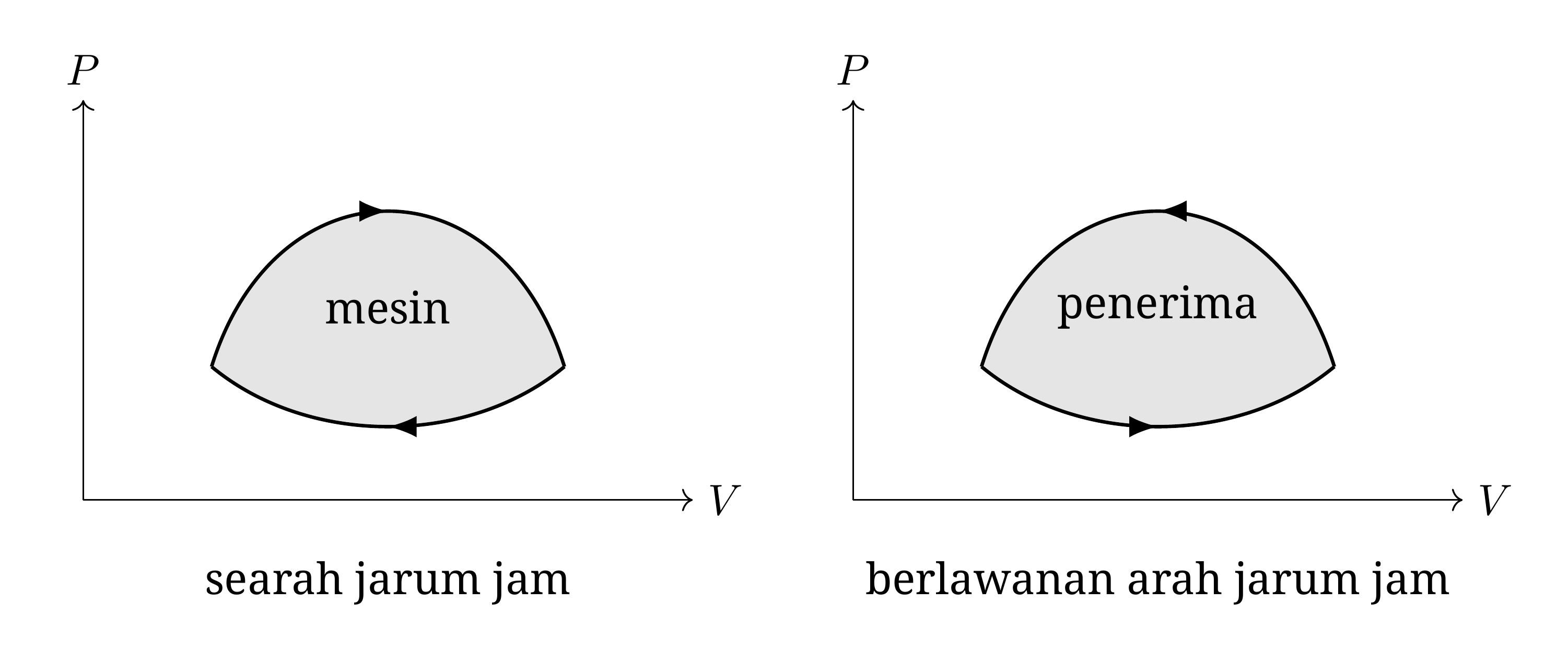

Siklus yang ditelusuri searah jarum jam secara keseluruhan memberikan kerja ke luar: ini adalah siklus daya. Jika ditelusuri dalam arah sebaliknya, siklus menerima kerja: ini adalah siklus refrigerasi. Dalam kedua kasus, nilai mutlak kerja sama dengan luas yang dilingkupi siklus.
Gambar 4. Siklus yang ditelusuri searah jarum jam secara keseluruhan memberikan kerja ke luar: ini adalah siklus daya. Jika ditelusuri dalam arah sebaliknya, siklus menerima kerja: ini adalah siklus refrigerasi. Dalam kedua kasus, nilai mutlak kerja sama dengan luas yang dilingkupi siklus.

Untuk siklus daya, hukum pertama mengharuskan Qcycle=−Wcycle>0Q_{\mathrm{cycle}}=-W_{\mathrm{cycle}}>0: selama keseluruhan siklus, gas menerima jumlah kalor netto yang sama dengan kerja yang diberikannya kepada lingkungan.
